چگونه بوبین شیر برقی مناسب را انتخاب کنیم؟ راهنمای خرید + مقایسه


انتخاب بوبین شیر برقی (Solenoid Valve Coil) یکی از مهم‌ترین مراحل در طراحی و نگهداری سیستم‌های صنعتی، خطوط تولید و حتی تأسیسات خانگی است. بوبین شیر برقی درواقع سیم‌پیچ یا کوئلی است که با دریافت سیگنال الکتریکی، میدان مغناطیسی لازم برای باز و بسته شدن شیر را ایجاد می‌کند. اگر در حال حاضر قصد خرید یا تعویض بوبین دارید، احتمالاً می‌خواهید بدانید چه معیارهایی اهمیت بیشتری دارند، چگونه می‌توانید از اصالت قطعه اطمینان حاصل کنید، و در نهایت بر اساس چه اطلاعاتی باید انتخاب خود را نهایی کنید. این مقاله با نگاهی جامع و به‌روز، تمامی مراحل انتخاب و خرید بوبین شیر برقی را برای شما تشریح می‌کند.

هدف ما این است که پس از مطالعه این راهنما، بتوانید با اطمینان کامل بوبین شیر برقی مناسب را بر اساس نیاز و کاربردتان تهیه کنید. همچنین، با اطلاعات دقیقی که ارائه می‌شود، در بحث‌های فنی با همکاران یا فروشندگان تجهیزات صنعتی، دست بالاتر را داشته باشید و با درکی اصولی از عملکرد و مشخصه‌های بوبین، بهترین انتخاب را انجام دهید.


چرا انتخاب بوبین شیر برقی اهمیت دارد؟

انتخاب صحیح بوبین شیر برقی فراتر از مسئله تطابق ابعاد یا اتصال الکتریکی است. این قطعه، هستهٔ اصلی عملکرد سیستم‌هایی است که کنترل و هدایت جریان سیال (گاز یا مایع) را بر عهده دارند. اگر بوبین به‌درستی انتخاب نشود، مشکلات زیر رخ می‌دهد:

  1. افت عملکرد کلی سیستم: شیر برقی به‌درستی عمل نمی‌کند و جریان سیال به‌شکل مطلوب کنترل نمی‌شود.
  2. مصرف انرژی بالا: بوبین نامناسب ممکن است به دلیل ولتاژ یا جریان نامتناسب، مصرف برق را افزایش دهد.
  3. هزینه نگهداری بالا: خرابی‌های پی‌درپی بوبین یا شیر برقی، هزینه‌های نگهداری و تعمیرات را بالا می‌برد.
  4. ایجاد اختلال در فرآیند تولید: در واحدهای صنعتی، هر وقفه در عملکرد می‌تواند زیان‌های اقتصادی و فنی زیادی را به همراه داشته باشد.

از این رو، درک ویژگی‌های فنی بوبین شیر برقی و بررسی ملاحظات کاربردی، امری ضروری است.

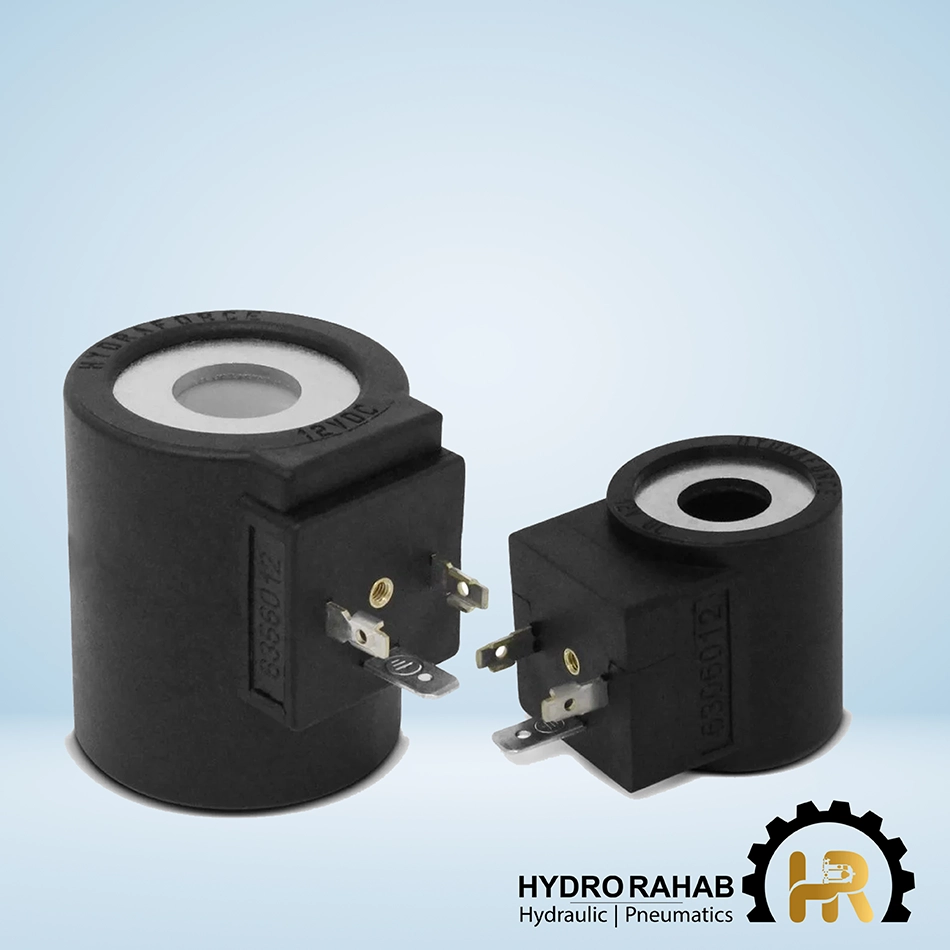

تعریف و عملکرد بوبین شیر برقی در یک نگاه

بوبین شیر برقی یا همان سیم‌پیچ، هسته اصلی یک شیر برقی است. این بخش معمولاً از تعدادی دور سیم مسی نازک تشکیل شده که با عبور جریان الکتریکی از آن، یک میدان مغناطیسی ایجاد می‌شود. این میدان مغناطیسی سبب جابه‌جایی قطعه متحرکی به نام پیستون در داخل شیر برقی می‌گردد. در نتیجه، مسیر جریان سیال باز یا بسته می‌شود.

در صنایع گوناگون از جمله صنایع غذایی، نفت و گاز، پتروشیمی، خودرو، تجهیزات پزشکی و حتی سیستم‌های تهویه و گرمایشی منازل، بوبین شیر برقی کاربرد دارد. بسته به نوع سیال، فشار و دمای کاری، ممکن است نوع خاصی از بوبین مناسب باشد.


مهم‌ترین عوامل در انتخاب بوبین شیر برقی مناسب

هنگام خرید بوبین شیر برقی، فاکتورهایی مانند ولتاژ، توان مصرفی، جنس بدنه، درجه حفاظت (IP)، اندازه اتصالات و سازگاری با محیط کار، نقش بسزایی دارند. در ادامه، به شرح برخی از این عوامل می‌پردازیم:

  1. ولتاژ کاری بوبین
    • بوبین‌ها اغلب در ولتاژهای استاندارد مانند ۱۲، ۲۴ یا ۲۲۰ ولت AC و DC عرضه می‌شوند.
    • اگر منبع تغذیه سیستم شما AC است، یک بوبین AC انتخاب کنید. اگر از سیستم DC استفاده می‌کنید، از بوبین DC بهره ببرید.
    • دقت کنید که ولتاژ بوبین با ولتاژ نامی شیر برقی همخوانی داشته باشد تا از سوختن سیم‌پیچ یا عملکرد نامطلوب جلوگیری شود.
  2. توان مصرفی و کلاس عایقی
    • هر بوبین، مقداری توان الکتریکی مصرف می‌کند. با توجه به اهمیت مصرف انرژی، این عامل مخصوصاً در پروژه‌های بزرگ ارزش زیادی پیدا می‌کند.
    • کلاس عایقی (Insulation Class) بیانگر توانایی بوبین در تحمل دماهای مختلف است. کلاس‌های A، B، F، H و غیره مطابق با استانداردهای بین‌المللی تعریف شده‌اند. هرچه کلاس عایقی بالاتر باشد، بوبین در دماهای بالاتر عملکرد مطمئن‌تری دارد.
  3. درجه حفاظت (IP Rating)
    • درجه حفاظت یا IP (Ingress Protection) نشان‌دهنده میزان مقاومت بوبین در برابر نفوذ آب، گردوغبار و ذرات خارجی است.
    • برای محیط‌هایی با رطوبت بالا یا گردوغبار زیاد، بوبین با IP بالا ضروری است. به‌عنوان مثال، IP65 یا IP67 برای شرایط سخت صنعتی مناسب به‌نظر می‌رسد.
  4. جنس بدنه بوبین
    • معمولاً بوبین‌ها از پلاستیک با کیفیت بالا (مثل پلی‌آمید) یا فلزاتی با پوشش محافظ ساخته می‌شوند.
    • بر اساس محیط کار، ازجمله دما یا مواد شیمیایی موجود در اطراف، باید جنس بوبین را طوری انتخاب کنید که مقاومت لازم را داشته باشد.
  5. سازگاری با نوع سیال
    • نوع سیالی که شیر کنترل می‌کند (مانند آب، بخار، هوا، روغن یا گازهای شیمیایی) می‌تواند در انتخاب بوبین و جنس آن تأثیرگذار باشد.
    • برای بخارهای داغ، بوبین باید تحمل دماهای بالا را داشته باشد. برای گازهای خورنده، بوبین با روکش مقاوم یا جنس ضدزنگ ترجیح داده می‌شود.
  6. ابعاد و اندازه اتصال
    • بررسی کنید که ابعاد بوبین و بخش اتصال آن با بدنه شیر برقی شما سازگاری دارد. ابعاد استانداردی مانند 13 میلی‌متر، 9 میلی‌متر یا 11 میلی‌متر برای محل نصب بوبین وجود دارد.
    • بهترین روش برای اطمینان از سازگاری، مشورت با کاتالوگ سازنده شیر برقی است.

راهنمای خرید بوبین شیر برقی

۱. اعتبار برند و استانداردها

  • سعی کنید از برندهای معتبر خرید کنید. برندهایی که استانداردهای CE، UL، ISO و سایر گواهینامه‌های صنعتی را دارند، معمولاً محصولات با کیفیت‌تری عرضه می‌کنند.
  • پیش از خرید، از اعتبار فروشنده و اصالت کالا اطمینان حاصل کنید.

۲. مطالعه مشخصات فنی (Datasheet)

  • در برگه‌های داده (Datasheet) اطلاعات ضروری درباره توان مصرفی، رنج ولتاژ، دمای کاری، IP و ابعاد موجود است.
  • حتماً قبل از خرید، این مشخصات را با نیازمندی‌های پروژه خود تطبیق دهید.

۳. گارانتی و خدمات پس از فروش

  • یکی از نقاط قوت برندهای معتبر، ارائه خدمات پس از فروش و گارانتی تعویض است.
  • در صورت خرابی زودهنگام بوبین، اگر محصول گارانتی داشته باشد، هزینه اضافی متحمل نخواهید شد.

۴. قیمت بوبین شیر برقی

  • معمولاً قیمت بوبین بسته به مواد سازنده، درجه حفاظت، ولتاژ کاری و برند متغیر است.
  • همیشه قیمت را در کنار کیفیت بسنجید. گاهی ارزان‌ترین قطعه، در طول زمان هزینه‌های سنگینی برای نگهداری و تعمیرات دارد.

برای مشاهده محصولات بوبین شیر برقی سایت، به بخش محصولات مراجعه نمائید!

بوبین شیر برقی هیدرولیک

جدول مقایسه ولتاژها و کاربردهای مختلف بوبین شیر برقی

برای این‌که دید بهتری نسبت به انتخاب ولتاژ بوبین شیر برقی مناسب داشته باشید، در ادامه جدولی ارائه شده است که به شما کمک می‌کند کاربرد هریک را بهتر درک کنید:

ولتاژنوع جریانمزایامعایبموارد کاربرد
12 ولتDCایمنی بالا، مصرف کمنیاز به منبع تغذیه خاصخودروها، سیستم‌های پزشکی، رباتیک
24 ولتDC/ACدامنه کاربرد وسیعهزینه و پیچیدگی در صورت عدم وجود منبع تغذیه مناسبماشین‌آلات صنعتی سبک، آسانسورها، سیستم‌های HVAC
110 ولتACدسترسی به منابع برق صنعتیممکن است در برخی کشورها کمتر رایج باشدصنایع نفت و گاز، صنایع سنگین
220 ولتACفراوانی و دسترسی آسان به برق شهرحساسیت بالاتر به نوسانات برقتأسیسات خانگی و ساختمانی، خطوط تولید متداول

این جدول به‌صورت کلی نشان می‌دهد کدام ولتاژ برای چه محیط یا کاربردی بهتر است؛ اما همچنان لازم است با توجه به شرایط واقعی پروژه، بررسی‌های تکمیلی صورت گیرد.


چند نکته آموزشی و کاربردی در خصوص نگهداری بوبین شیر برقی

  1. توجه به حرارت: بوبین‌ها در هنگام کار، داغ می‌شوند. دمای بیش از حد، طول عمر بوبین را کاهش می‌دهد. سیستم خود را طوری طراحی کنید که امکان تهویه مناسب یا دفع حرارت وجود داشته باشد.
  2. بازدید و نظافت دوره‌ای: در محیط‌های صنعتی آلوده، گردوغبار و ذرات می‌توانند بین سیم‌پیچ و بدنه شیر نفوذ کنند. پاکسازی دوره‌ای و منظم، عمر بوبین را افزایش می‌دهد.
  3. جلوگیری از نوسانات برق: استفاده از تجهیزات محافظ برق (مانند استابلایزر یا محافظ ولتاژ) می‌تواند جلوی آسیب به بوبین در برابر نوسانات ناگهانی را بگیرد.
  4. اطمینان از اتصال صحیح: در نصب بوبین، از کنتاکت‌های تمیز و سالم استفاده کنید و حتماً از محکم بودن اتصال سیم‌ها اطمینان حاصل نمایید. شل بودن اتصالات باعث ایجاد گرمای اضافه و اتصالات نامطلوب می‌شود.

راهنمای گام‌به‌گام برای انتخاب بوبین شیر برقی

  1. تعریف نیازمندی‌های پروژه
    ابتدا باید بدانید که در چه دمایی، با چه فشاری و برای چه نوع سیالی می‌خواهید بوبین را استفاده کنید.
  2. بررسی مشخصات شیر برقی
    اگر شیر برقی از قبل خریداری شده یا در سیستم نصب است، مشخصات فنی آن را بررسی کنید. آیا بوبین اورجینال‌ شیر برقی در دسترس است؟ اگر خیر، باید به ابعاد و مشخصات دقیق آن دقت نمایید.
  3. مطابقت ولتاژ و جریان
    از ولتاژ تغذیه شیر برقی اطمینان حاصل کرده و مطابق آن بوبین انتخاب کنید. به توان مصرفی (VA یا وات) هم توجه ویژه داشته باشید.
  4. انتخاب کلاس عایقی و درجه حفاظت
    محیط کار را بررسی کنید. آیا با رطوبت بالا یا گردوغبار شدید مواجه هستید؟ آیا دمای محیط بیش از حد بالا است؟ بر اساس پاسخ این سؤالات، کلاس عایقی و IP مناسب را برگزینید.
  5. بررسی برندهای موجود
    فهرستی از برندهای معتبر تهیه کنید و خدمات پس از فروش آن‌ها را ارزیابی نمایید. نظرات سایر کاربران در انجمن‌های تخصصی و سایت‌های معتبر می‌تواند راهنمای خوبی باشد.
  6. مقایسه قیمتی
    در نهایت، با در نظر گرفتن بودجه، کیفیت، گارانتی و امکان تأمین سریع قطعات یدکی، تصمیم نهایی بگیرید.

چرا بوبین شیر برقی خراب می‌شود؟ دلایل و راه‌حل‌ها

  • سوختن سیم‌پیچ: معمولاً به‌دلیل عبور جریان بیش از حد مجاز یا نوسانات ولتاژ اتفاق می‌افتد. راه‌حل: استفاده از برق پایدار و اطمینان از همخوانی ولتاژ بوبین با سیستم.
  • زنگ‌زدگی و خوردگی: در محیط‌های مرطوب یا در تماس با مواد شیمیایی، اجزای داخلی و حتی سیم‌پیچ دچار خوردگی می‌شوند. راه‌حل: استفاده از بوبین با کلاس حفاظت بالا و جنس مقاوم.
  • دمای بیش از حد: عملکرد مداوم و طولانی‌مدت یا وجود حرارت بالا در محیط، باعث افزایش دمای داخلی بوبین می‌شود. راه‌حل: استفاده از کلاس عایقی بالاتر، تهویه مناسب و زمان استراحت کافی بین سیکل‌ها.

آمار جالب توجه در مورد بوبین شیر برقی

  • بر اساس گزارش‌های فنی در صنایع نفت و گاز، بروز خرابی در بوبین شیر برقی تا ۳۰٪ علت اصلی توقف خطوط تولید است.
  • در تأسیسات ساختمان‌های هوشمند، بوبین‌های دارای کلاس عایقی F و بالاتر، به‌طور میانگین ۲۰٪ بیشتر از بوبین‌های کلاس پایین دوام می‌آورند.
  • بیش از ۵۰٪ درخواست‌های خدمات پس از فروش در برندهای نامعتبر، مربوط به خرابی یا عملکرد نامناسب بوبین شیر برقی است.

توصیه‌های پایانی

در این راهنمای جامع، تلاش کردیم تا تمام نکات مهم در زمینه انتخاب، خرید و نگهداری بوبین شیر برقی را بررسی کنیم. از آنجا که بوبین قلب تپنده یک شیر برقی است، آگاهی از مشخصه‌های فنی و توجه به محیطی که قرار است بوبین در آن کار کند، کلیدی است. در خرید بوبین شیر برقی، هم‌خوانی ولتاژ و توان مصرفی با سیستم، انتخاب کلاس عایقی و درجه حفاظت مناسب، توجه به جنس بدنه و البته اعتبار برند، جزء مهم‌ترین اولویت‌ها به‌شمار می‌آیند.

همچنین، با رعایت نکات نگهداری مانند تمیزکاری دوره‌ای، محافظت در برابر نوسانات برق و اطمینان از تهویه مناسب، می‌توانید عمر مفید بوبین را تا حد قابل‌توجهی افزایش دهید. به یاد داشته باشید که در محیط‌های صنعتی، خرابی یک بوبین ممکن است کل خط تولید را تحت‌تأثیر قرار دهد؛ بنابراین کوچک‌ترین جزئیات را در انتخاب و نگهداری آن نادیده نگیرید.
