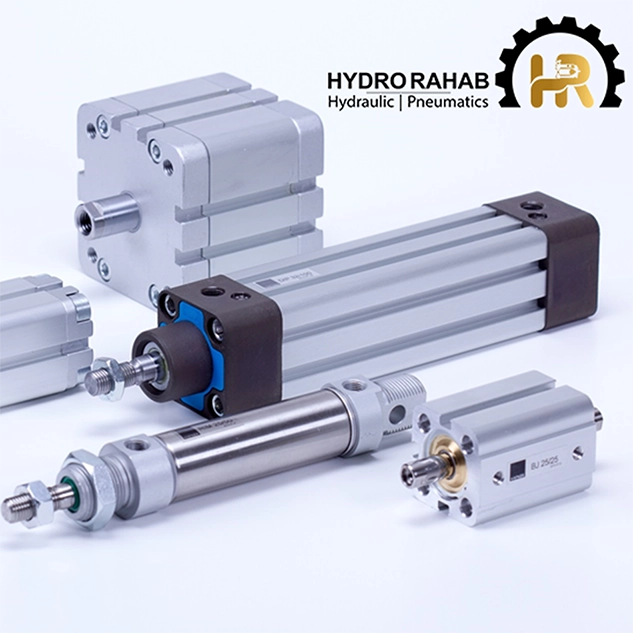

جک‌های پنوماتیک یکی از تجهیزات مهم در بسیاری از صنایع مانند خودروسازی، تولید، بسته‌بندی و الکترونیک هستند. انتخاب یک جک پنوماتیک مناسب برای کاربرد خاص می‌تواند تأثیر قابل توجهی بر کارایی، دقت، و هزینه‌های عملیاتی داشته باشد. در این مقاله، به بررسی نکات کلیدی که باید در هنگام خرید جک پنوماتیک مدنظر قرار دهید، می‌پردازیم. این راهنمای خرید جک پنوماتیک به شما کمک می‌کند تا بهترین گزینه را برای نیازهای خود انتخاب کنید و از سرمایه‌گذاری خود بهره‌وری بیشتری داشته باشید.
پیشنهاد می‌کنیم مقاله کاربرد جک‌های پنوماتیک در صنعت سایت را از دست ندهید!
نوع جک پنوماتیک
انتخاب نوع مناسب جک پنوماتیک بستگی به نیازهای خاص کاربرد شما دارد. انواع مختلف جک‌های پنوماتیک شامل جک‌های تک‌عمله، دو‌عمله، جک‌های روتاری، جک‌های بدون میل، و جک‌های کششی است. هر نوع جک برای کاربردهای خاصی مناسب است و مزایا و معایب خاص خود را دارد.
- جک‌های تک‌عمله (Single-Acting Cylinders): این نوع جک‌ها تنها در یک جهت نیرو ایجاد می‌کنند. هنگامی که هوا به داخل جک وارد می‌شود، پیستون به جلو حرکت می‌کند و با قطع جریان هوا، یک فنر یا نیروی خارجی دیگر پیستون را به موقعیت اولیه خود بازمی‌گرداند. این نوع جک‌ها معمولاً برای کاربردهایی که نیاز به حرکت یک‌طرفه دارند مناسب هستند، مانند باز و بسته کردن درب‌ها یا اعمال نیرو در یک جهت خاص.
- جک‌های دو‌عمله (Double-Acting Cylinders): این جک‌ها می‌توانند در دو جهت حرکت کنند، یعنی هم در حالت فشار و هم در حالت کشش عمل می‌کنند. با اعمال هوا به یکی از دو طرف پیستون، حرکت در یکی از دو جهت ایجاد می‌شود. این جک‌ها برای کاربردهایی که نیاز به کنترل دقیق در دو جهت دارند، مانند جابجایی قطعات در خطوط تولید خودروسازی، مناسب هستند.
- جک‌های روتاری (Rotary Cylinders): این نوع جک‌ها برای کاربردهایی که نیاز به حرکت چرخشی دارند طراحی شده‌اند. به‌جای حرکت خطی، پیستون به صورت چرخشی حرکت می‌کند و برای کاربردهایی که نیاز به پیچش یا چرخش دارند، مناسب است، مانند درب‌های چرخان و ابزارهای ماشینی.
- جک‌های بدون میل (Rodless Cylinders): این جک‌ها فاقد میل مرکزی هستند و برای کاربردهایی که نیاز به حرکت در طول‌های بلند بدون نیاز به فضای زیاد دارند، استفاده می‌شوند. این نوع جک‌ها به‌ویژه در فضاهای محدود و برای جابجایی بارهای سبک در خطوط تولید مورد استفاده قرار می‌گیرند.
- جک‌های کششی (Tandem Cylinders): این جک‌ها برای ایجاد نیروی بیشتر با ترکیب چندین جک در یک واحد استفاده می‌شوند. مناسب برای کاربردهایی که نیاز به نیروی زیاد و دقت بالا دارند، مانند دستگاه‌های پرس و ماشین‌های پرس‌کننده.
طول و قطر کورس جک
انتخاب طول کورس (Stroke Length) و قطر پیستون (Bore Diameter) مناسب برای جک پنوماتیک از مهم‌ترین عوامل در تعیین نوع و اندازه جک مناسب است.
- طول کورس (Stroke Length): طول کورس به مقدار جابه‌جایی پیستون در داخل جک اشاره دارد. این طول باید بر اساس نیاز دقیق حرکت مورد نیاز در کاربرد خاص تعیین شود. برای مثال، در یک کاربرد خطی که نیاز به جابجایی طولانی دارد، باید جکی با طول کورس بلند انتخاب کنید. استفاده از جکی با طول کورس کوتاه برای کاربردهایی که نیاز به جابجایی طولانی دارند، منجر به ناکارآمدی و افزایش هزینه‌ها می‌شود.
- قطر پیستون (Bore Diameter): قطر پیستون تعیین‌کننده مقدار نیروی تولید شده توسط جک است. هرچه قطر پیستون بزرگتر باشد، نیروی بیشتری تولید می‌شود. این پارامتر به ویژه در کاربردهایی که نیاز به نیروی بالایی دارند مانند پرس‌های هیدرولیک، بسیار مهم است. در عین حال، باید توجه داشت که قطر بزرگتر نیاز به هوای بیشتری دارد و ممکن است مصرف انرژی را افزایش دهد.
نوع نصب و اتصالات
نوع نصب و اتصالات جک پنوماتیک تأثیر مستقیمی بر عملکرد و طول عمر جک دارد. نصب صحیح و انتخاب اتصالات مناسب می‌تواند از خرابی‌های زودرس و کاهش کارایی جلوگیری کند.
- نصب پایه‌ای (Base Mounted): این نوع نصب معمولاً برای کاربردهایی استفاده می‌شود که نیاز به تثبیت قوی و ایستایی جک دارند. این نوع نصب بیشتر در جایی استفاده می‌شود که جک باید ثابت بماند و فقط پیستون حرکت کند، مانند درب‌های اتوماتیک.
- نصب فلنجی (Flange Mounted): این نوع نصب برای جک‌هایی که باید به سطوح مختلف متصل شوند مناسب است. نصب فلنجی معمولاً در کاربردهایی استفاده می‌شود که نیاز به اتصال محکم و ثابت به یک سطح دارند.
- نصب میل‌دار (Rod End Mount): مناسب برای کاربردهایی که نیاز به حرکت چرخشی دارند. این نوع نصب امکان حرکت آزاد و چرخش جک را فراهم می‌کند و برای کاربردهایی مانند دستگاه‌های بسته‌بندی و تولیدی مناسب است.
- نصب روتاری (Trunnion Mount): برای جک‌هایی که نیاز به حرکت چرخشی در زوایای خاص دارند، مانند ابزارهای ماشینی و دستگاه‌های پیچیده.
فشار کاری و محیط عملیاتی
فشار کاری (Operating Pressure) جک پنوماتیک به حداکثر فشاری که جک می‌تواند تحت آن به‌طور ایمن کار کند اشاره دارد. فشار کاری باید با سیستم پنوماتیک شما سازگار باشد.
- فشار کاری مناسب: انتخاب جکی با فشار کاری مناسب برای جلوگیری از خرابی‌های زودرس و بهبود کارایی مهم است. جک‌هایی با فشار کاری بالا معمولاً برای کاربردهای سنگین و محیط‌های صنعتی مناسب هستند، در حالی که جک‌هایی با فشار کاری کمتر برای کاربردهای سبک و دقیق‌تر مناسب هستند.
- شرایط محیطی: محیط عملیاتی که جک در آن کار می‌کند نیز باید در نظر گرفته شود. برخی جک‌ها برای محیط‌های خاص طراحی شده‌اند، مانند محیط‌های دارای گرد و غبار، دماهای بالا یا پایین، یا محیط‌های حاوی مواد شیمیایی. اگر جک قرار است در محیط‌های خورنده یا با دماهای بسیار بالا یا پایین کار کند، باید از موادی ساخته شود که در برابر این شرایط مقاوم باشد، مانند فولاد ضد زنگ یا آلیاژهای خاص.
مواد ساخت جک پنوماتیک
مواد ساخت جک پنوماتیک بر ویژگی‌های عملکردی آن مانند مقاومت در برابر خوردگی، وزن، و مقاومت تأثیر می‌گذارد.
- آلومینیوم: جک‌های آلومینیومی سبک و مقاوم در برابر خوردگی هستند و برای کاربردهایی که نیاز به جک سبک و مقاوم دارند، مناسب هستند. معمولاً در محیط‌های مرطوب و کاربردهایی که نیاز به جابجایی سریع دارند استفاده می‌شوند.
- فولاد ضد زنگ (Stainless Steel): این جک‌ها مقاوم در برابر خوردگی و بسیار مقاوم هستند و برای کاربردهای سنگین و محیط‌های خورنده مناسب هستند. به‌ویژه در صنایع غذایی، دارویی، و شیمیایی که مقاومت در برابر خوردگی اهمیت زیادی دارد، استفاده می‌شوند.
- پلاستیک‌های فشرده: جک‌های ساخته شده از پلاستیک‌های فشرده سبک و مقرون به صرفه هستند و برای کاربردهای سبک و محیط‌های خاص مناسب هستند. این جک‌ها برای کاربردهایی که نیاز به هزینه کمتر و مقاومت به خوردگی متوسط دارند، استفاده می‌شوند.
لوازم جانبی و تجهیزات اضافی
لوازم جانبی و تجهیزات اضافی می‌توانند عملکرد و طول عمر جک پنوماتیک را بهبود بخشند.
- سنسورها (Sensors): سنسورها برای کنترل دقیق موقعیت و حرکت جک بسیار مفید هستند. این تجهیزات به شما امکان می‌دهند تا جک را با دقت بالاتری کنترل کنید و از خرابی‌ها جلوگیری کنید.
- کنترلرها (Controllers): کنترلرها به شما امکان می‌دهند تا عملکرد جک را به صورت خودکار و دقیق کنترل کنید. این تجهیزات برای کاربردهای پیچیده که نیاز به کنترل دقیق دارند، ضروری هستند.
- فیلترها و روغن‌زن‌ها (Filters and Lubricators): این تجهیزات به کاهش ساییدگی و جلوگیری از خرابی‌های زودرس کمک می‌کنند. فیلترها هوای فشرده را از ذرات معلق پاک می‌کنند و روغن‌زن‌ها به روان‌کاری قطعات داخلی جک کمک می‌کنند.
برند و کیفیت تولید
انتخاب برند مناسب می‌تواند تأثیر زیادی بر عملکرد و دوام جک پنوماتیک داشته باشد. برندهای معتبر معمولاً جک‌هایی با کیفیت بالا و قابلیت اطمینان بیشتری تولید می‌کنند.
- انتخاب برند معتبر: برندهای معروف مانند Festo، SMC، Parker و Bimba به دلیل تولید محصولات با کیفیت و دارای گارانتی و خدمات پس از فروش قوی، مورد توجه قرار دارند.
- بررسی نظرات کاربران: قبل از خرید جک پنوماتیک، نظرات کاربران و تجربه‌های دیگران را در مورد برندها و مدل‌های مختلف مطالعه کنید. این اطلاعات می‌تواند به شما در انتخاب بهترین گزینه کمک کند.
قیمت و هزینه‌های نگهداری
هزینه جک پنوماتیک و هزینه‌های نگهداری آن نیز باید در نظر گرفته شود.
- قیمت اولیه: قیمت اولیه جک پنوماتیک بسته به نوع، اندازه، مواد ساخت، و برند متفاوت است. باید جکی را انتخاب کنید که نیازهای شما را برآورده کرده و با بودجه شما سازگار باشد.
- هزینه‌های نگهداری: برخی جک‌ها نیاز به نگهداری کمتر و قطعات یدکی کمتری دارند که می‌تواند هزینه‌های نگهداری را کاهش دهد. انتخاب جک‌هایی با کیفیت بالا و طراحی ساده می‌تواند هزینه‌های نگهداری را به حداقل برساند.
استانداردهای ایمنی و کیفیت
استانداردهای ایمنی و کیفیت نیز نقش مهمی در انتخاب جک پنوماتیک دارند. جک‌هایی که با استانداردهای بین‌المللی مطابقت دارند، معمولاً کیفیت بالاتری دارند و عملکرد ایمن‌تری را تضمین می‌کنند.
- مطابقت با استانداردها: اطمینان حاصل کنید که جک انتخابی شما با استانداردهای معتبر بین‌المللی مانند ISO، CE، و ANSI مطابقت دارد. این استانداردها تضمین می‌کنند که جک از نظر کیفیت و ایمنی در سطح مطلوبی قرار دارد.
آخرین راهنمای خرید جک پنوماتیک
با در نظر گرفتن این نکات و ویژگی‌های مهم، می‌توانید جک پنوماتیک مناسب برای کاربرد خاص خود را انتخاب کنید. انتخاب صحیح نه تنها باعث بهبود کارایی و ایمنی عملیات شما می‌شود، بلکه هزینه‌های نگهداری و تعمیرات را نیز کاهش می‌دهد.
