سوئیچ فشار چیست؟ + انواع و کاربرد


سوئیچ فشار یا کلید فشار یکی از تجهیزات پرکاربرد در سیستم‌های صنعتی و تأسیساتی است. این ابزار با اندازه‌گیری و کنترل فشار در سیستم‌ها، به کاهش ریسک‌های ایمنی و افزایش کارایی کمک می‌کند. سوئیچ فشار به خصوص در سیستم‌های هیدرولیک و پنوماتیک بسیار اهمیت دارد، زیرا تغییرات ناگهانی در فشار می‌تواند به قطعات آسیب برساند و حتی منجر به خرابی تجهیزات شود. در این مقاله، به بررسی کامل سوئیچ فشار، نحوه کارکرد آن و انواع مختلف آن خواهیم پرداخت.

سوئیچ فشار چیست؟

سوئیچ فشار یک دستگاه الکترومکانیکی یا الکترونیکی است که به منظور کنترل فشار در یک سیستم، تنظیم و استفاده می‌شود. این دستگاه وقتی فشار به یک سطح مشخص برسد، به صورت خودکار روشن یا خاموش می‌شود. کاربرد این نوع سوئیچ‌ها بیشتر در سیستم‌های صنعتی و تأسیساتی است، جایی که نیاز به اندازه‌گیری و کنترل دقیق فشار وجود دارد. این سوئیچ در صنایع مختلف، از جمله نفت و گاز، پتروشیمی، تأسیسات حرارتی و برودتی، و بسیاری دیگر از سیستم‌های صنعتی، نقش مهمی ایفا می‌کند.

سوئیچ فشار چگونه کار می‌کند؟

سوئیچ فشار اساساً به نحوی طراحی شده که با تغییر فشار ورودی، یک مدار الکتریکی را باز یا بسته می‌کند. اجزای اصلی آن شامل یک دیافراگم یا پیستون، یک فنر و یک میکروسوئیچ است. هنگامی که فشار ورودی به حد تنظیم‌شده‌ای می‌رسد، دیافراگم یا پیستون در مقابل فنر قرار می‌گیرد و باعث فعال‌سازی میکروسوئیچ می‌شود.

اجزای اصلی سوئیچ فشار

برای درک بهتر عملکرد سوئیچ فشار، باید با اجزای اصلی آن آشنا شویم:

  • دیافراگم یا پیستون: این قطعه تحت تأثیر فشار قرار می‌گیرد و تغییر موقعیت آن باعث فعال‌سازی یا غیرفعال‌سازی میکروسوئیچ می‌شود.
  • فنر: فنر برای تنظیم نقطه فشار به کار می‌رود. با تنظیم میزان فشردگی فنر، می‌توان حساسیت سوئیچ فشار را تغییر داد.
  • میکروسوئیچ: این جزء، در واقع مسئول قطع و وصل جریان الکتریکی است که به صورت مکانیکی توسط دیافراگم یا پیستون تحریک می‌شود.

انواع سوئیچ فشار

سوئیچ‌های فشار در انواع مختلفی تولید می‌شوند که بسته به نوع کاربرد و نیاز، می‌توان یکی از آنها را انتخاب کرد. در این بخش به بررسی انواع مختلف سوئیچ‌های فشار می‌پردازیم:

  • سوئیچ فشار دیافراگمی: این نوع سوئیچ دارای دیافراگم به عنوان عنصر حسگر فشار است. برای فشارهای پایین مناسب است و حساسیت بالایی دارد.
  • سوئیچ فشار پیستونی: از پیستون به عنوان عنصر حسگر فشار استفاده می‌کند. برای فشارهای بالا مناسب است و بیشتر در سیستم‌های هیدرولیکی به کار می‌رود.
  • سوئیچ فشار الکترونیکی: این نوع سوئیچ با سنسورهای الکترونیکی کار می‌کند و می‌تواند فشار را به صورت دقیق اندازه‌گیری و کنترل کند.
  • سوئیچ فشار خلأ: برای اندازه‌گیری و کنترل فشارهای خلأ یا فشارهای بسیار پایین استفاده می‌شود و در صنایعی مثل نیمه‌هادی‌ها کاربرد دارد.

کاربردهای سوئیچ فشار

سوئیچ فشار در کاربردهای مختلفی به کار می‌رود. برخی از مهم‌ترین کاربردهای آن عبارتند از:

  • سیستم‌های هیدرولیکی: در ماشین‌آلات سنگین و دستگاه‌های صنعتی، سوئیچ فشار برای کنترل فشار سیستم هیدرولیک استفاده می‌شود.
  • صنایع نفت و گاز: در این صنایع، سوئیچ فشار برای جلوگیری از فشار بیش از حد و خطرات ایمنی به کار می‌رود.
  • سیستم‌های HVAC (تهویه، گرمایش و سرمایش): سوئیچ فشار در سیستم‌های تهویه برای کنترل فشار گاز یا مایع و بهبود کارایی دستگاه‌ها استفاده می‌شود.
  • پمپ‌های آب و بوسترپمپ‌ها: در سیستم‌های آب‌رسانی و بوسترپمپ‌ها، سوئیچ فشار برای کنترل فشار آب و جلوگیری از آسیب به پمپ‌ها و تجهیزات دیگر به کار می‌رود.

مزایای استفاده از سوئیچ فشار

استفاده از سوئیچ فشار دارای مزایای متعددی است:

  • افزایش ایمنی سیستم: با کنترل فشار و جلوگیری از افزایش یا کاهش ناگهانی آن، می‌توان از خطرات احتمالی جلوگیری کرد.
  • بهبود کارایی سیستم: سوئیچ فشار به سیستم کمک می‌کند تا فشار را در محدوده‌ای مناسب نگه دارد و از افت یا افزایش ناگهانی فشار جلوگیری کند.
  • صرفه‌جویی در هزینه: جلوگیری از خرابی تجهیزات و کاهش نیاز به تعمیرات مکرر، موجب صرفه‌جویی در هزینه‌های نگهداری می‌شود.

معایب استفاده از سوئیچ فشار

اگرچه سوئیچ‌های فشار کاربردهای بسیاری دارند، اما معایب و محدودیت‌هایی نیز وجود دارد که باید در نظر گرفته شود:

  • خرابی در شرایط محیطی سخت: برخی از سوئیچ‌های فشار ممکن است در دماهای بسیار بالا یا پایین و یا در شرایط مرطوب به درستی عمل نکنند.
  • نیاز به تنظیمات دقیق: اگر تنظیمات سوئیچ فشار به درستی انجام نشود، می‌تواند موجب کارکرد نادرست سیستم شود.
  • عمر محدود قطعات مکانیکی: قطعات مکانیکی سوئیچ‌های فشار در معرض خرابی و ساییدگی هستند و باید به موقع تعویض شوند.

تفاوت سوئیچ فشار مکانیکی و الکترونیکی

سوئیچ فشار مکانیکی با استفاده از قطعات مکانیکی مانند دیافراگم یا پیستون عمل می‌کند. این نوع سوئیچ‌ها ساده و مقرون به صرفه هستند اما دقت کمتری نسبت به سوئیچ‌های فشار الکترونیکی دارند. از سوی دیگر، سوئیچ فشار الکترونیکی با استفاده از سنسورهای دقیق و مدارهای الکترونیکی فشار را کنترل می‌کند و دقت بالاتری دارد، اما هزینه تولید و تعمیرات آن بیشتر است.

نحوه انتخاب سوئیچ فشار مناسب

برای انتخاب سوئیچ فشار مناسب، باید به موارد زیر توجه کرد:

  • محدوده فشار کاری: اولین نکته‌ای که باید در نظر بگیرید محدوده فشاری است که سوئیچ باید در آن عمل کند.
  • نوع سیال: نوع سیالی که با سوئیچ فشار در تماس است (گاز، مایع، هوا) می‌تواند در انتخاب نوع سوئیچ فشار مؤثر باشد.
  • دقت مورد نیاز: در مواردی که دقت بالا لازم است، سوئیچ فشار الکترونیکی پیشنهاد می‌شود.

سخن پایانی

سوئیچ فشار یکی از ابزارهای اساسی در صنایع مختلف برای کنترل و اندازه‌گیری فشار است. انتخاب نوع مناسب سوئیچ فشار می‌تواند به بهبود کارایی سیستم و کاهش هزینه‌های تعمیرات و نگهداری کمک کند. با توجه به پیشرفت فناوری، امروزه انواع پیشرفته‌تر و دقیق‌تر این ابزار تولید می‌شود که نیازهای صنایع مختلف را برآورده می‌کند. استفاده از این ابزار به دلیل ایمنی و کارایی بالایی که ارائه می‌دهد، توصیه می‌شود.

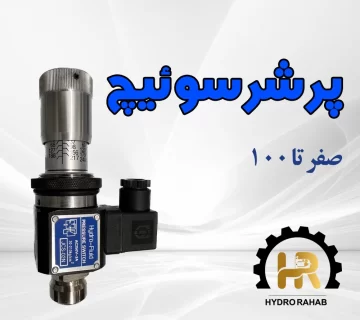

هیدرو رهاب آماده ارائه محصولات سوئیچ فشار هیدرولیک به شماست!
