ترانسمیتر فشار چیست؟
ترانسمیتر فشار (Pressure Transmitter) دستگاهی است که برای اندازه‌گیری و تبدیل فشار فیزیکی یک سیال (گاز یا مایع) به سیگنال الکتریکی قابل خواندن استفاده می‌شود. این دستگاه در بسیاری از صنایع مانند نفت و گاز، تولید برق، خودرو، و سیستم‌های آب و فاضلاب کاربرد دارد. ترانسمیتر فشار به‌طور دقیق فشار موجود در خطوط لوله، مخازن و سیستم‌های مختلف را اندازه‌گیری کرده و این اطلاعات را برای تحلیل و کنترل فرآیندها به سیستم‌های کنترل یا ابزار دقیق منتقل می‌کند.
عملکرد ترانسمیتر فشار
ترانسمیتر فشار معمولاً از یک حسگر فشار (که معمولاً بر اساس تکنولوژی‌های مقاومتی یا خازنی است) و یک مدار الکترونیکی برای پردازش سیگنال‌های آن استفاده می‌کند. فشار بر حسگر فشار اعمال می‌شود و این فشار به یک تغییر مقاومتی یا خازنی تبدیل می‌شود. سپس این تغییرات به یک سیگنال الکتریکی تبدیل شده و به سیستم کنترلی ارسال می‌شود.

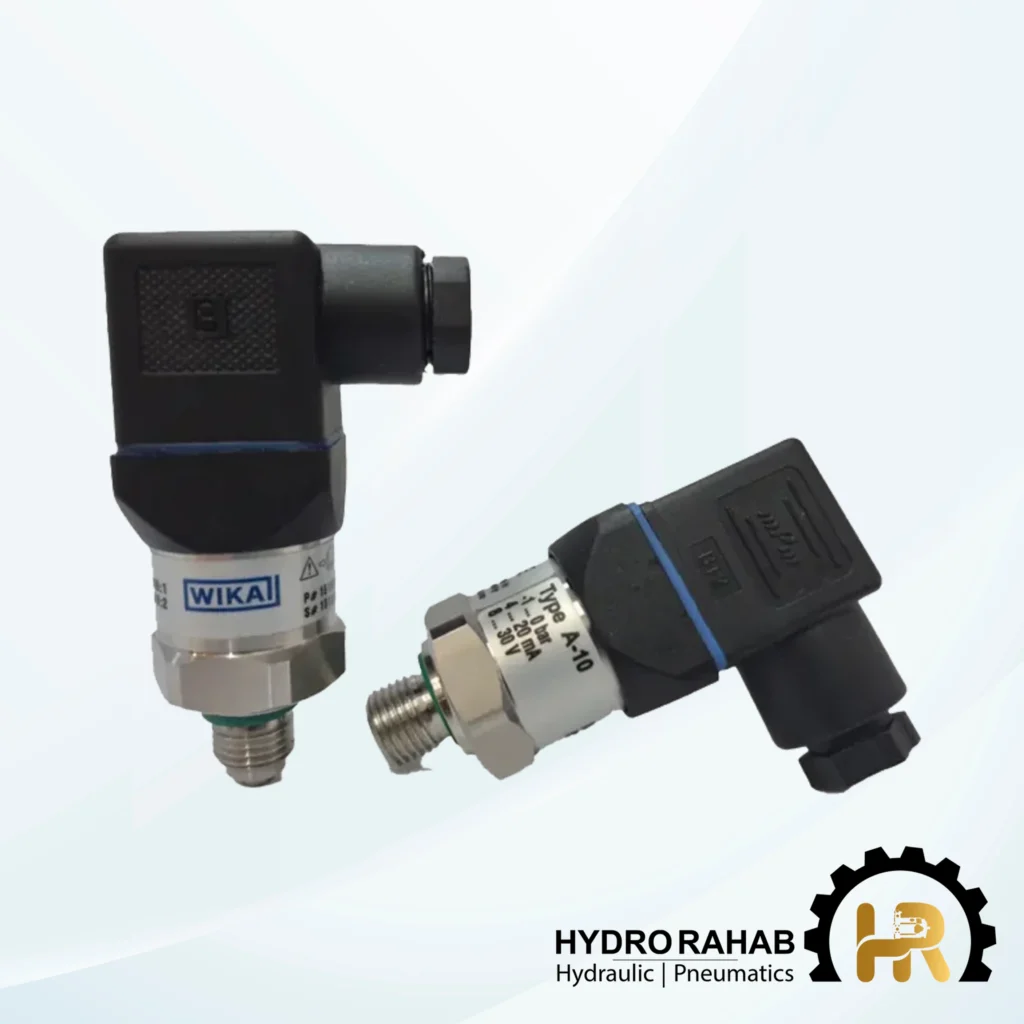

مشاهده محصول ترانسمیتر فشار شرکت هیدرو رهاب!
انواع ترانسمیتر فشار: چه تفاوت‌هایی دارند؟
ترانسمیترهای فشار معمولاً در دسته‌های مختلفی قرار می‌گیرند که هر کدام برای کاربرد خاصی طراحی شده‌اند:
1. ترانسمیتر فشار آنالوگ
این نوع ترانسمیترها معمولاً از سیگنال‌های آنالوگ (مانند 4-20 میلی‌آمپر) برای انتقال اطلاعات استفاده می‌کنند. این مدل‌ها در صنایع مختلف کاربرد دارند و قابلیت اطمینان بالایی دارند.
2. ترانسمیتر فشار دیجیتال
ترانسمیترهای دیجیتال معمولاً از پروتکل‌های ارتباطی دیجیتال مانند HART، Modbus یا Profibus برای انتقال داده‌ها استفاده می‌کنند. این مدل‌ها قادر به ارائه داده‌های دقیق‌تر و پیچیده‌تر هستند و اغلب در سیستم‌های اتوماسیون و کنترل پیشرفته استفاده می‌شوند.
3. ترانسمیتر فشار قابل برنامه‌ریزی (Smart Pressure Transmitters)
این نوع ترانسمیترها قابلیت تنظیم و کالیبراسیون از راه دور را دارند و اغلب در سیستم‌های پیچیده با نیاز به دقت و انعطاف‌پذیری بالا به‌کار می‌روند.
چگونه ترانسمیتر فشار را انتخاب کنیم؟
انتخاب ترانسمیتر فشار به عوامل مختلفی بستگی دارد که می‌تواند بر عملکرد و طول عمر دستگاه تأثیر بگذارد. در اینجا به نکات مهمی برای انتخاب ترانسمیتر فشار می‌پردازیم:
1. محدوده فشار
محدوده فشار یکی از مهم‌ترین عوامل در انتخاب ترانسمیتر فشار است. باید دقت کنید که دستگاه انتخابی قادر به اندازه‌گیری فشار مورد نظر در سیستم شما باشد.
2. نوع سیال
نوع سیالی که باید فشار آن اندازه‌گیری شود (گاز یا مایع) در انتخاب نوع حسگر تأثیرگذار است. به عنوان مثال، ترانسمیترهای فشار برای مایعات ممکن است نیاز به پوشش‌های خاص برای جلوگیری از خوردگی داشته باشند.
3. دقت و پاسخ‌دهی
مقدار دقت دستگاه و توانایی آن در پاسخ‌دهی سریع به تغییرات فشار، بسته به کاربرد شما متفاوت خواهد بود. در صنایع خاص مانند صنایع داروسازی یا نفت و گاز، دقت بسیار مهم است.
4. شرایط محیطی
شرایط محیطی مانند دما، رطوبت و فشار کاری در انتخاب ترانسمیتر فشار بسیار تأثیرگذار است. باید ترانسمیترهایی را انتخاب کنید که مقاومت کافی در برابر این شرایط را داشته باشند.
کاربردهای ترانسمیتر فشار در صنایع مختلف
ترانسمیترهای فشار در بسیاری از صنایع کاربرد دارند، از جمله:
- صنعت نفت و گاز: در این صنعت، ترانسمیترهای فشار برای نظارت بر فشار در خطوط لوله، مخازن و چاه‌ها استفاده می‌شوند.
- صنعت خودروسازی: در صنعت خودرو، ترانسمیترهای فشار برای نظارت بر فشار سیستم‌های سوخت، روغن، و هوا استفاده می‌شوند.
- صنعت برق: در نیروگاه‌ها، ترانسمیترهای فشار برای کنترل فشار در تجهیزات مختلف مانند دیگ‌های بخار و توربین‌ها به‌کار می‌روند.
- صنایع غذایی و دارویی: ترانسمیترهای فشار در این صنایع برای نظارت بر فرآیندهای تولید و بسته‌بندی مواد غذایی و دارویی استفاده می‌شوند تا اطمینان حاصل شود که فشار در حد مطلوب باقی می‌ماند.
آمار جالب:
- بیش از 60% صنایع نفت و گاز از ترانسمیترهای فشار دیجیتال برای سیستم‌های خود استفاده می‌کنند.
- در صنایع داروسازی، دقت ترانسمیترهای فشار به حدی بالاست که تغییرات فشار کمتر از 1 psi می‌تواند بر کیفیت محصول نهایی تأثیر بگذارد.
نکات آموزشی مهم برای استفاده از ترانسمیتر فشار
1. کالیبراسیون مرتب
کالیبراسیون ترانسمیترهای فشار به‌طور مرتب ضروری است تا دقت اندازه‌گیری حفظ شود. این کار باید طبق دستورالعمل‌های سازنده و با استفاده از تجهیزات کالیبراسیون معتبر انجام شود.
2. مراقبت از ترانسمیتر در شرایط سخت
در محیط‌های صنعتی با دماهای بالا یا شرایط خورنده، استفاده از پوشش‌های محافظ یا ترانسمیترهای مخصوص این شرایط می‌تواند عمر مفید دستگاه را افزایش دهد.
3. تست و نگهداری منظم
برای اطمینان از عملکرد صحیح ترانسمیتر، باید به‌طور منظم آن را بررسی و تست کنید. استفاده از تجهیزات تست فشار به‌صورت دوره‌ای می‌تواند از خرابی‌های پیش‌بینی‌نشده جلوگیری کند.
آیا ترانسمیتر فشار با سایر حسگرها قابل مقایسه است؟
ترانسمیترهای فشار اغلب با سایر حسگرهای فشار مانند سنسورهای فشار مقاومتی، خازنی یا پیزوالکتریک مقایسه می‌شوند. در حالی که هرکدام از این حسگرها مزایا و معایب خاص خود را دارند، ترانسمیترهای فشار معمولاً دقت و پایداری بالاتری دارند و به همین دلیل بیشتر در صنایع حساس و دقیق استفاده می‌شوند.
آینده ترانسمیتر فشار: چه فناوری‌هایی در انتظار است؟
در سال‌های اخیر، پیشرفت‌های زیادی در فناوری ترانسمیترهای فشار به‌وجود آمده است. استفاده از فناوری‌های هوشمند مانند اتصال به اینترنت اشیاء (IoT) و قابلیت‌های یادگیری ماشین برای پیش‌بینی خرابی‌ها و بهبود دقت اندازه‌گیری‌ها در حال گسترش است. این پیشرفت‌ها می‌تواند ترانسمیترهای فشار را حتی کارآمدتر و دقیق‌تر کند.
سخن پایانی
ترانسمیترهای فشار بخش جدایی‌ناپذیر از بسیاری از فرآیندهای صنعتی هستند. با انتخاب دقیق نوع مناسب و نگهداری اصولی، می‌توانند دقت و کارایی بالایی را در اندازه‌گیری فشار در سیستم‌های مختلف ارائه دهند. آینده این دستگاه‌ها با فناوری‌های نوین و قابلیت‌های هوشمند بسیار روشن است و می‌توانند تحولات زیادی در صنایع مختلف ایجاد کنند.
