آکومولاتور دیافراگمی هیدرولیک چیست و چرا در صنایع مهم است؟ راهنمای جامع انتخاب و نگهداری + خرید مطمئن انواع آکومولاتور از هیدرو رهاب
مقدمه
اگر با سیستم‌های هیدرولیک سر و کار دارید، حتماً با مشکل نوسانات فشار، شوک‌های ناگهانی و نیاز به ذخیره انرژی مواجه شده‌اید. در چنین شرایطی، یکی از مؤثرترین و کاربردی‌ترین ابزارها آکومولاتور دیافراگمی هیدرولیک است. این تجهیز در ظاهر ساده به نظر می‌رسد، اما نقش حیاتی در افزایش طول عمر پمپ‌ها، بهبود عملکرد سیستم و کاهش هزینه‌های تعمیرات ایفا می‌کند.
بسیاری از خطوط تولید صنعتی بدون وجود آکومولاتور دیافراگمی قادر به ادامه کار پایدار نیستند. برای مثال در پرس‌های هیدرولیک یا ماشین‌آلات سنگین، نبود این تجهیز مساوی است با توقف تولید و خسارت‌های مالی قابل‌توجه. به همین دلیل شناخت دقیق ساختار، کاربردها و انتخاب صحیح این آکومولاتور اهمیت ویژه‌ای دارد.

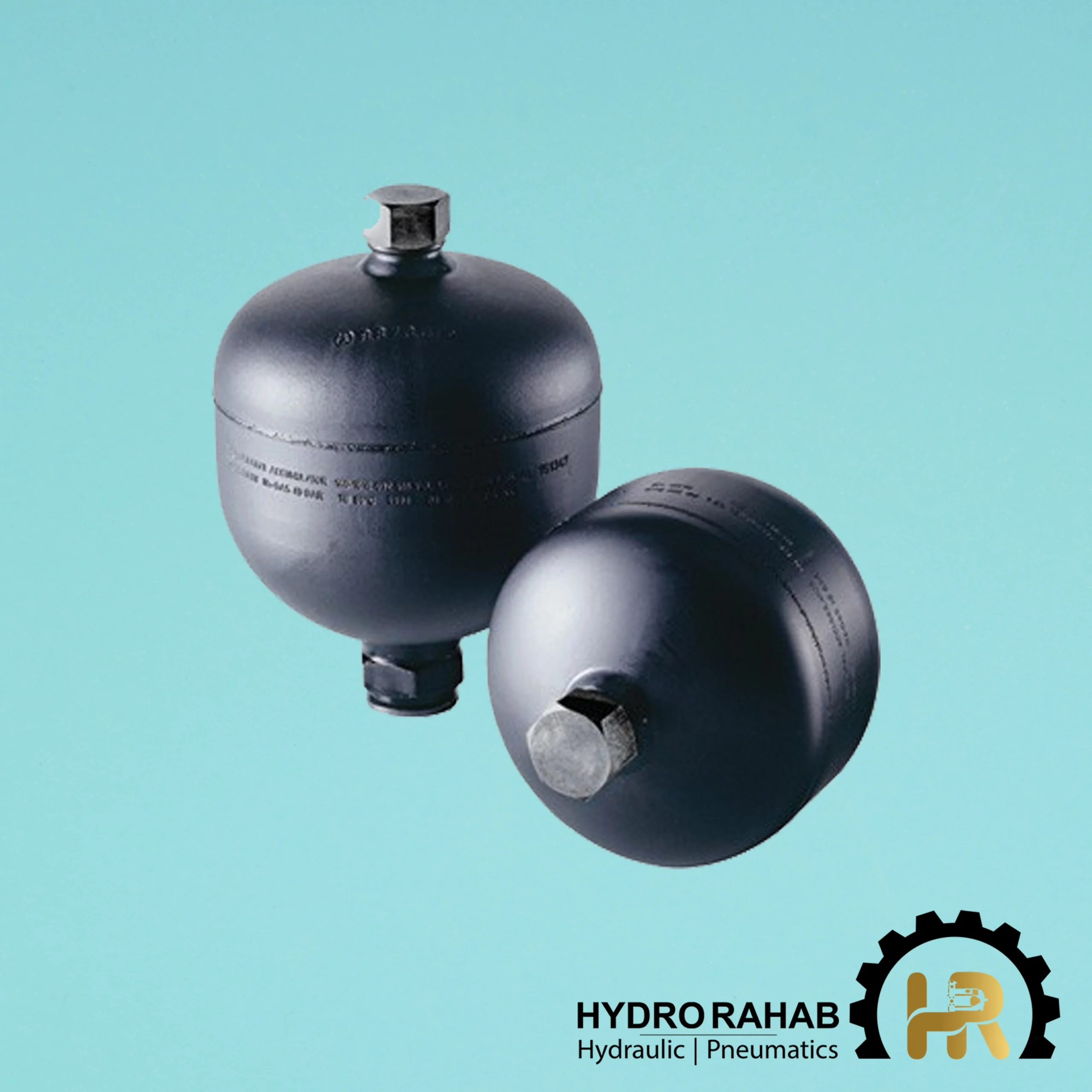

آکومولاتور دیافراگمی هیدرولیک چیست و چگونه کار می‌کند؟
آکومولاتور دیافراگمی، یکی از انواع انباره‌های فشار در سیستم‌های هیدرولیکی است که برای ذخیره انرژی، هموارسازی فشار و محافظت از اجزای سیستم در برابر نوسانات سریع طراحی شده است. در این نوع، محفظه‌ای وجود دارد که مایع هیدرولیک از یک طرف وارد آن می‌شود و از طرف دیگر یک گاز بی‌اثر — معمولاً نیتروژن — قرار دارد. این دو بخش (مایع و گاز) توسط یک دیافراگم انعطاف‌پذیر از هم جدا می‌شوند، به‌طوری که فشار روغن نمی‌تواند مستقیم به گاز وارد شود جز از مسیر تغییر شکل دیافراگم.
وقتی فشار سیستم هیدرولیک از فشار پیش شارژ گاز بیشتر شود، روغن وارد محفظه مایع می‌شود و دیافراگم به سمت گاز رانده می‌شود، در نتیجه گاز فشرده می‌گردد و انرژی ذخیره می‌شود. در مقابل، اگر فشار سیستم پایین بیاید یا مصرف روغن افزایش یابد، گاز تحت فشار دیافراگم را به عقب می‌راند و روغن ذخیره‌شده به سیستم باز می‌گردد، تا فشار سیستم به حالت مطلوب برگردد. این فرایند ذخیره و آزاد شدن انرژی به شکل پویا و در مدت کوتاه است، که باعث می‌شود آکومولاتور دیافراگمی بتواند خیلی سریع به تغییرات فشار پاسخ بدهد.
در مقایسه با انواع دیگر مثل آکومولاتور پیستونی یا بالونی، دیافراگمی معمولاً وزن کمتری دارد و فضای نصب آن، برای ظرفیت برابر، کوچکتر است. دیافراگم، با ترکیبی از مواد الاستومری مقاوم در برابر فشار و دما، ساخته می‌شود. اما چون اجزای متحرک زیادی ندارد، هزینه تعمیر و نگهداری آن معمولاً پایین‌تر است، البته به شرطی که انتخاب فشار، حجم و شرایط کاری آن با دقت صورت گرفته باشد و دیافراگم از کیفیت مناسب باشد.
برای مثال، در یک خط پرس هیدرولیک در صنعت فلزکاری، استفاده از آکومولاتور دیافراگمی باعث شده که در هنگام قطع ناگهانی جریان یا کاهش دبی روغن، فشار سیستم ثابت‌تر بماند، و کیفیت پرس افزایش یابد چون لرزش و ضربه‌های فشار کاهش یافته‌اند. همچنین پمپ کمتر تحت بار ناگهانی قرار گرفته و عمر مفید آن به طرز محسوسی بیشتر شده است.

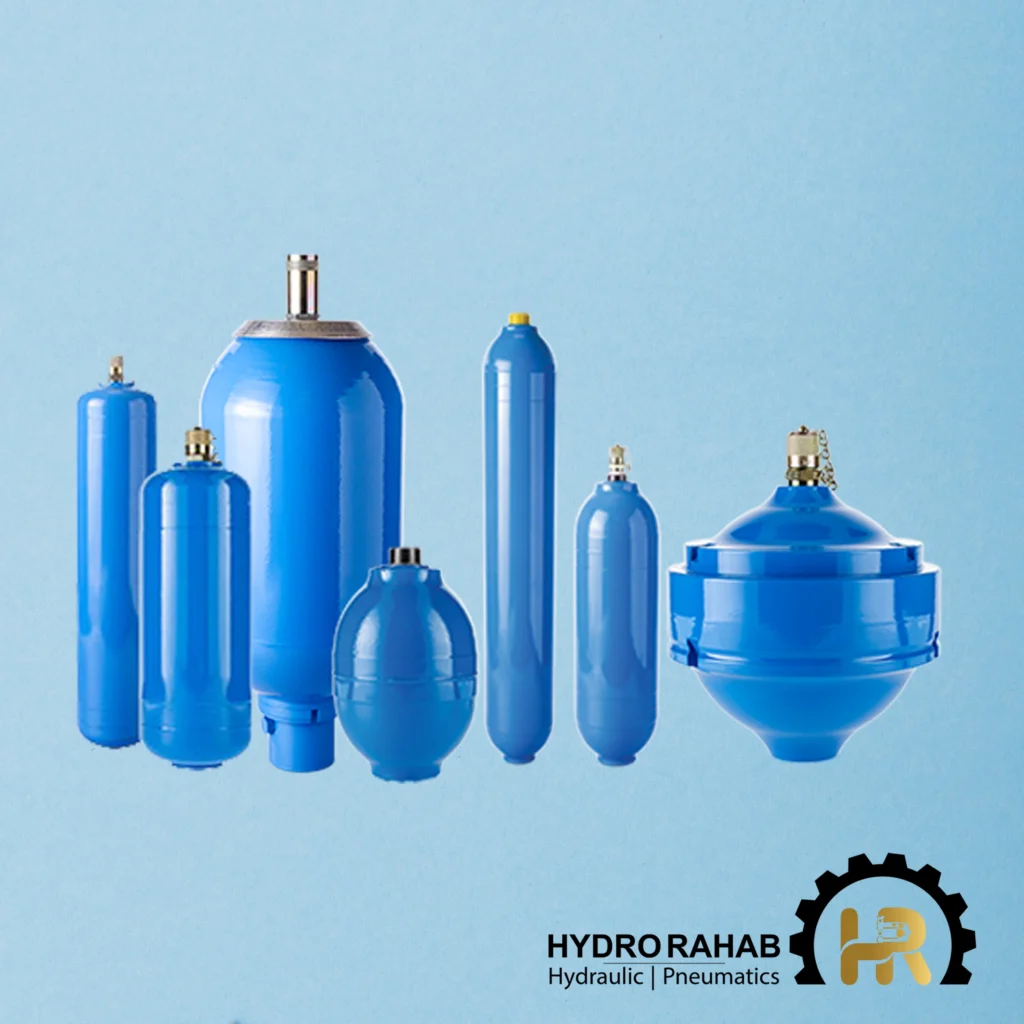

آکومولاتور چیست؟ | راهنمای کامل انواع، کاربرد و عملکرد + نکات خرید
ساختار و عملکرد آکومولاتور دیافراگمی
اجزای اصلی (بدنه، دیافراگم، گاز نیتروژن)
- بدنه فلزی: معمولاً از فولاد یا آلیاژ مقاوم ساخته می‌شود تا در برابر فشارهای بالا دوام بیاورد.
- دیافراگم الاستومری: نقش جداکننده بین گاز و روغن را ایفا می‌کند.
- گاز نیتروژن: به دلیل خاصیت بی‌اثر بودن و پایداری، بهترین گزینه برای شارژ محفظه گازی است.

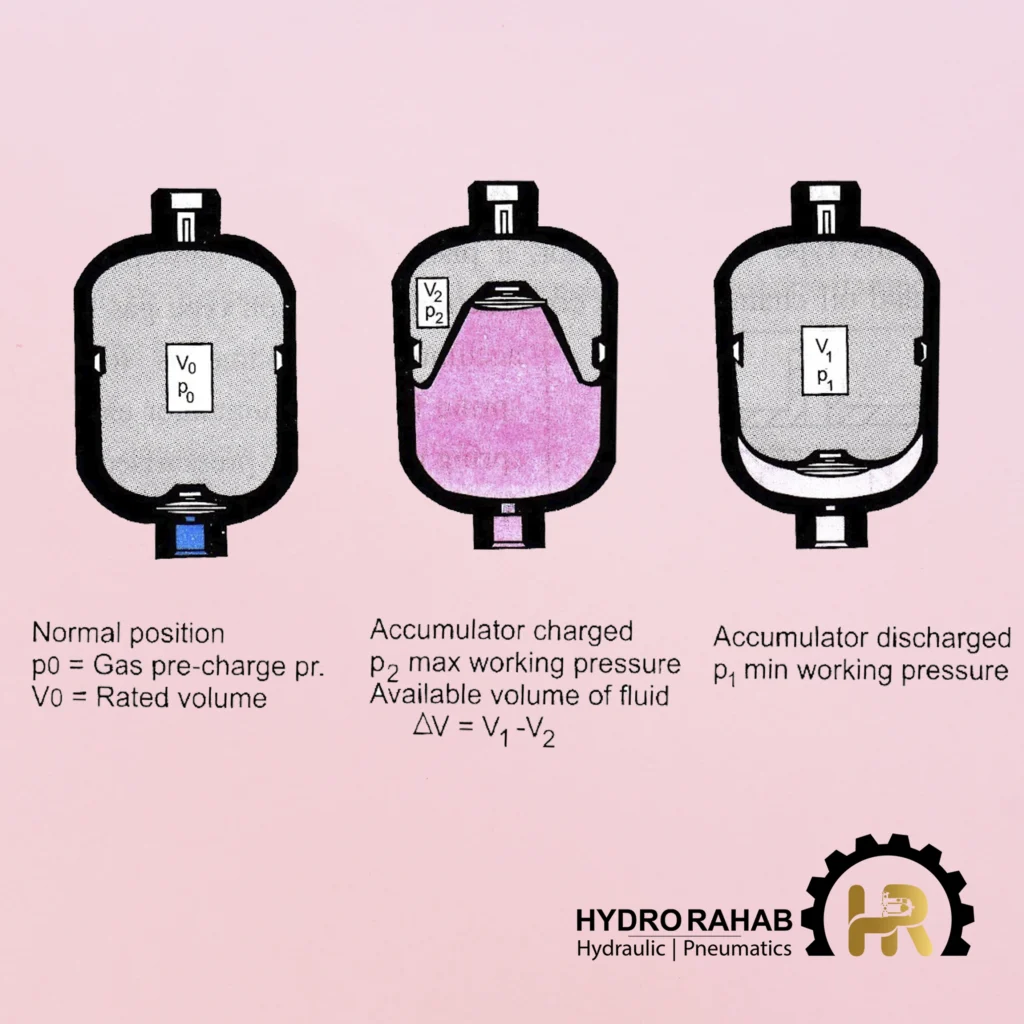

مکانیزم عملکرد در ذخیره و آزادسازی انرژی
فرض کنید یک پمپ روغن با فشار بالا به سیستم تزریق می‌کند. این روغن وارد آکومولاتور شده و دیافراگم را به عقب می‌راند. در این حالت گاز نیتروژن متراکم می‌شود و انرژی به شکل فشار ذخیره می‌گردد. هنگامی که فشار سیستم کاهش پیدا کند یا مصرف ناگهانی ایجاد شود، گاز فشرده دیافراگم را به جلو می‌راند و روغن را دوباره به سیستم تزریق می‌کند.
این چرخه ساده، اما کارآمد باعث می‌شود سیستم پایدارتر، سریع‌تر و ایمن‌تر عمل کند.
مزایا و معایب آکومولاتور دیافراگمی
- مزایا در صنایع مختلف
مزایا وقتی واقعی‌تر می‌شوند که شرایط صنعتی را هم در نظر بگیریم: نوسانات فشار، دمای کاری محیط، کیفیت روغن، زمان پاسخ سیستم. یکی از بزرگ‌ترین نقاط قوت این نوع، سرعت پاسخ‌دهی بالا است. دیافراگم میتواند خیلی سریع شکلش را تغییر بدهد، چون بخش گازی از روغن جداست و حرکت آن ساده‌تر است. این باعث می‌شود در مواقعی که فشار سیستم ناگهان کم یا زیاد می‌شود، آکومولاتور دیافراگمی کمک کند فشار پایداری حفظ شود.
مزیت دیگر، هزینه نگهداری پایین‌تر است. چون ساختار ساده‌تر است، اجزای متحرک کمتری دارد، فنر پیچیده یا پیستون‌هایی که نیاز به سیل و یاطاقان دارند در آن وجود ندارد. در سیستم‌هایی که روغن شاید تمیز نباشد یا شرایط محیطی سخت باشد، این ساده بودن میتواند باعث دوام بیشتر شود.
- محدودیت‌ها و معایب
اما معایبش هم واقعی‌اند: یکی اینکه ظرفیت ذخیره انرژی محدودتر است. اگر سیستم نیاز دارد حجم زیادی روغن در مدت طولانی آزاد شود، آکومولاتور دیافراگمی ممکن است کفایت نکند؛ در چنین شرایطی انواع بزرگتر یا مدل‌های پیستونی یا بلادر ترجیح داده می‌شوند. یکی دیگر اینکه دیافراگم الاستومری اگر کیفیتش پایین باشد یا در دماها و فشارهای فراتر از طراحی کار کند، به‌سرعت مستهلک شده و ممکن است ترک بخورد یا برگشت‌پذیری راحتش را از دست بدهد. همچنین فشار پیش‌شارژ (Pre-charge) گاز باید خیلی دقیق تنظیم شود؛ اگر خیلی پایین باشد، آکومولاتور در پاسخ‌دهی ضعیف خواهد بود، اگر خیلی بالا باشد دیافراگم طی چرخه کار آسیب خواهد دید یا روغن کمتر وارد یا خارج خواهد شد.
کاربردهای آکومولاتور دیافراگمی در صنایع مختلف
وقتی از آکومولاتور دیافراگمی صحبت می‌کنیم، در واقع داریم از یک تجهیز کوچک اما پرقدرت حرف می‌زنیم که نقش آن در صنعت کمتر از قلب در بدن انسان نیست. این تجهیز میتواند در گستره‌ی وسیعی از صنایع مورد استفاده قرار گیرد و هر کدام از این صنایع، به دلایلی متفاوت، به آن وابسته‌اند.
صنعت نفت و گاز
یکی از بزرگ‌ترین مصرف‌کنندگان آکومولاتورهای دیافراگمی، صنعت نفت و گاز است. در این حوزه، تجهیزات هیدرولیکی دائماً تحت فشارهای شدید و تغییرات ناگهانی قرار دارند. برای مثال در سیستم‌های BOP (Blowout Preventer) که برای کنترل فوران چاه‌های نفتی استفاده می‌شوند، وجود یک منبع انرژی سریع و مطمئن حیاتی است. آکومولاتور دیافراگمی با قابلیت واکنش سریع، انرژی لازم را در زمان کوتاه آزاد می‌کند و از بروز حوادث جبران‌ناپذیر جلوگیری می‌کند. همچنین در خطوط انتقال، جایی که پمپ‌های قوی در حال کارند، وجود این تجهیز کمک می‌کند فشار سیستم هموارتر شود و لوله‌ها از شکستگی و لرزش در امان بمانند.
صنایع خودروسازی
خودروسازی صنعتی است که دقت و یکنواختی در آن حرف اول را می‌زند. در خطوط پرس قطعات خودرو یا در دستگاه‌های جوشکاری رباتیک، هر ضربه‌ی اضافی یا نوسان فشار میتواند کیفیت نهایی محصول را تحت تأثیر قرار دهد. آکومولاتور دیافراگمی درست در همین نقطه وارد عمل می‌شود؛ با جذب نوسانات و تأمین انرژی سریع، سیستم را یکنواخت‌تر و مطمئن‌تر می‌کند. برای مثال در خطوط تولید شاسی، جایی که پرس‌های بزرگ فعال هستند، استفاده از این تجهیز باعث شده طول عمر پمپ‌ها بیشتر شود و هزینه‌های تعمیر و نگهداری به شکل قابل توجهی کاهش پیدا کند.
ماشین‌آلات سنگین و پرس‌های هیدرولیک
لودرها، بیل مکانیکی‌ها و ماشین‌آلات معدنی نیازمند حرکت‌های سریع و ناگهانی هستند. در اینجا آکومولاتور دیافراگمی همانند یک باتری هیدرولیک عمل می‌کند؛ انرژی را در لحظه ذخیره کرده و در زمان نیاز آزاد می‌سازد. به این ترتیب اپراتور میتواند حرکات روان‌تر، سریع‌تر و ایمن‌تری انجام دهد. در پرس‌های هیدرولیک هم، وقتی فشار ناگهان افت می‌کند، این تجهیز به‌عنوان یک پشتیبان عمل می‌کند و از توقف ناگهانی خط تولید جلوگیری می‌کند.
شرایط انتخاب فنی: فشار، حجم، دمای کاری
یکی از بخش‌هایی که اغلب نادیده گرفته می‌شود ولی تأثیر زیادی بر عملکرد آکومولاتور دارد، شرایط کاری واقعی در محل نصب است؛ مثلاً دمای محیط، نوع روغن هیدرولیک، تعداد سیکل شارژ و دشارژ، و میزان نوسان فشار سیستم. مثلاً روغن در دماهای بالا ویسکوزیته کمتری دارد و ممکن است دیافراگم سریع‌تر آسیب ببیند، یا اگر مایعات دارای آلودگی (ذرات فلزی یا تجهیزات مستعمل) باشند، این ذرات می‌توانند لبه دیافراگم را خراش بدهند یا باعث خوردگی بدنه داخلی شوند.
فشار کاری سیستم باید دقیقاً تعیین شود: فشار ماکسیمم که سیستم تحمل می‌کند، فشار نرمال کاری، و فشار حداقل. فشار پیش‌شارژ گاز معمولاً بین ۵۰ تا ۹۰٪ فشار حداقل کاری انتخاب می‌شود تا دیافراگم در طی چرخه کاملاً بسته یا کاملاً باز نشود و عمر آن بیشتر شود. این اطلاعات را معمولاً سازنده آکومولاتور در دیتاشیت مشخص می‌کند.
در مورد حجم، باید مقدار روغن مورد نیاز سیستم در زمان اوج مصرف مشخص شود؛ اگر مثلا یک سیلندر بزرگ نیاز به دبی زیادی دارد، حجم آکومولاتور دیافراگمی باید به اندازه‌ای انتخاب شود که بتواند پوشش دهنده بخشی از آن نیاز باشد. در غیر این صورت ممکن است سیستم در مواردی به‌سرعت فشارش افت کند یا پاسخ‌دهی کند شود.
اهمیت انتخاب صحیح آکومولاتور دیافراگمی
انتخاب یک آکومولاتور دیافراگمی فراتر از انتخاب یک قطعه ساده‌ی هیدرولیکی است؛ در واقع انتخاب درست آن میتواند تفاوت بین یک سیستم پایدار و یک سیستم پر از مشکل باشد.
فشار کاری و محدوده عملکرد
اولین موضوعی که باید در نظر گرفته شود فشار کاری سیستم است. بسیاری از آکومولاتورهای دیافراگمی برای فشارهایی بین ۶۰ تا ۳۳۰ بار طراحی می‌شوند. اگر فشار سیستم شما بالاتر از این محدوده باشد، بهتر است به سراغ انواع پیستونی بروید. در غیر این صورت، انتخاب نادرست میتواند باعث پارگی دیافراگم یا از کار افتادن تجهیز شود.
حجم ذخیره‌سازی
حجم آکومولاتور دیافراگمی باید متناسب با نیاز سیستم انتخاب شود. این حجم معمولاً بین ۰.۱ لیتر تا ۴ لیتر متغیر است. در سیستم‌هایی با مصرف بالاتر، استفاده از چند آکومولاتور به صورت موازی توصیه می‌شود تا بتوانند پاسخگوی نیاز لحظه‌ای باشند.
جنس دیافراگم و شرایط محیطی
دیافراگم‌ها معمولاً از موادی مانند NBR یا FKM ساخته می‌شوند. انتخاب جنس مناسب بستگی مستقیم به نوع روغن هیدرولیک، دمای کاری و شرایط محیطی دارد. برای مثال در سیستم‌هایی که دمای بالا و تماس با سیالات خاص وجود دارد، بهتر است از دیافراگم‌های FKM استفاده شود که مقاومت بیشتری دارند.
برند و استاندارد
یکی از مهم‌ترین نکات، توجه به برند و استانداردهای بین‌المللی است. برندهایی مانند پارکر (Parker)، هیداک (HYDAC) و EPE به دلیل کیفیت بالا و رعایت استانداردهای CE و PED جزو مطمئن‌ترین انتخاب‌ها هستند. استفاده از محصولات بی‌نام و نشان، نه‌تنها خطر خرابی را بالا می‌برد، بلکه میتواند جان اپراتورها و سلامت سیستم را هم به خطر بیندازد.
آکومولاتور هیداک – راهنمای جامع ۲۰۲۵
نگهداری و سرویس آکومولاتور دیافراگمی
آکومولاتور دیافراگمی اگرچه ساده به نظر می‌رسد، اما نیاز به نگهداری صحیح دارد تا عمر مفید آن افزایش یابد.
اهمیت شارژ گاز نیتروژن
یکی از رایج‌ترین مشکلات، کاهش فشار پیش‌شارژ گاز نیتروژن است. این کاهش باعث می‌شود عملکرد آکومولاتور به شدت افت کند. به همین دلیل لازم است فشار نیتروژن به صورت دوره‌ای با استفاده از کیت شارژ مخصوص بررسی و در صورت نیاز تنظیم شود. استفاده از گازهای دیگر مانند اکسیژن یا هوا ممنوع است، زیرا خطر انفجار جدی وجود دارد.
سرویس‌های دوره‌ای و ایمنی
بررسی وضعیت دیافراگم، کنترل نشتی‌های احتمالی و تست فشار سیستم از جمله مواردی است که باید در بازه‌های زمانی مشخص انجام شوند. همچنین هنگام باز کردن یا سرویس تجهیز، تخلیه کامل فشار داخلی یک ضرورت است. رعایت نکردن این نکته میتواند منجر به حوادث شدید شود.
برندهای معتبر در بازار
برندهای بین‌المللی در تولید آکومولاتور دیافراگمی پیشگام هستند و هر کدام مزیت‌های خاص خود را دارند:
- پارکر (Parker): با طراحی دقیق و طول عمر بالا شناخته می‌شود.
- هیداک (HYDAC): محصولات این برند آلمانی به دلیل تنوع بالا و کیفیت ممتاز در صنایع سنگین به کار می‌روند.
- EPE: برند ایتالیایی که به دلیل قیمت رقابتی و کیفیت مناسب محبوب است.
در بازار ایران، این برندها به‌همراه چند برند دیگر به‌طور گسترده موجود هستند و انتخاب بین آن‌ها بستگی به بودجه، کاربرد و شرایط کاری سیستم دارد.
جدول مشخصات فنی آکومولاتورهای دیافراگمی
برای اینکه انتخاب آکومولاتور به‌صورت دقیق‌تر انجام شود، بهتر است نگاهی به مشخصات فنی متداول این تجهیزات بیندازیم. هرچند جدول زیر تنها یک نمونه کلی است و بسته به برند و مدل ممکن است اعداد و مشخصات تغییر کنند، اما میتواند یک دید ابتدایی به شما بدهد.
| حجم نامی (لیتر) | فشار کاری (بار) | فشار پیش‌شارژ پیشنهادی (بار) | جنس دیافراگم | کاربردهای متداول |
|---|---|---|---|---|
| 0.5 | 210 | 60–90 | NBR | ماشین‌آلات سبک و خطوط کوچک هیدرولیک |
| 1 | 250 | 80–120 | NBR یا FKM | خطوط تولید و پرس‌های متوسط |
| 2 | 330 | 100–150 | FKM | تجهیزات سنگین، جرثقیل‌ها و ماشین‌آلات راه‌سازی |
| 4 | 330 | 120–180 | FKM تقویت‌شده | صنایع نفت، گاز و پتروشیمی |
این جدول تنها یک راهنماست. همیشه باید فشار پیش‌شارژ دقیق را براساس فشار کاری سیستم محاسبه کرد. برای مثال، اگر فشار کاری سیستم 200 بار باشد، پیش‌شارژ معمولاً روی 100 تا 120 بار تنظیم می‌شود تا عملکرد بهینه حاصل شود.
پرسش‌های متداول (FAQ) درباره آکومولاتور دیافراگمی
1. آکومولاتور دیافراگمی چه تفاوتی با آکومولاتور بلادر دارد؟
تفاوت اصلی در نوع جداکننده است. در دیافراگمی از یک غشای ثابت و کشسان استفاده می‌شود، اما در بلادر یک کیسه (Bladder) وجود دارد که حجم بیشتری میتواند تحمل کند. به همین دلیل، دیافراگمی معمولاً سبک‌تر و سریع‌تر است، اما بلادر ظرفیت بالاتری برای ذخیره‌سازی دارد.
2. چرا فقط باید از گاز نیتروژن استفاده کنیم؟
نیتروژن یک گاز بی‌اثر است و واکنش شیمیایی با روغن هیدرولیک ندارد. اگر از اکسیژن یا هوا استفاده شود، احتمال انفجار یا آتش‌سوزی وجود دارد که میتواند خسارات جبران‌ناپذیری به همراه داشته باشد.
3. چه زمانی باید فشار گاز نیتروژن را بررسی کنیم؟
معمولاً توصیه می‌شود هر ۶ ماه یک‌بار فشار گاز کنترل شود. اگر فشار سیستم ناپایدار شود یا عملکرد آکومولاتور ضعیف به نظر برسد، باید سریع‌تر این کار انجام گیرد.
4. طول عمر یک آکومولاتور دیافراگمی چقدر است؟
به‌طور متوسط، اگر شرایط کاری مناسب باشد و نگهداری به‌درستی انجام شود، طول عمر آن بین ۳ تا ۵ سال است. البته برندهای معتبر مانند Parker و HYDAC در شرایط مطلوب حتی تا ۷ سال هم دوام دارند.
5. آیا آکومولاتور دیافراگمی قابل تعمیر است؟
بدنه فلزی معمولاً قابل استفاده مجدد است، اما در صورت آسیب به دیافراگم باید آن را تعویض کرد. در بیشتر موارد، تعمیر دیافراگم به‌صرفه یا ایمن نیست.
6. چه کاربردی در خطوط تولید کوچک دارد؟
حتی در سیستم‌های کوچک هم استفاده از آکومولاتور دیافراگمی به بهبود عملکرد کمک می‌کند. برای مثال در دستگاه‌های تزریق پلاستیک یا ماشین‌آلات بسته‌بندی، این تجهیز میتواند از نوسانات فشار جلوگیری کرده و کیفیت نهایی محصول را بالا ببرد.
نتیجه‌گیری: چرا آکومولاتور دیافراگمی یک انتخاب هوشمندانه است؟
با نگاهی جامع به ساختار، عملکرد و کاربردهای آکومولاتور دیافراگمی متوجه می‌شویم که این تجهیز کوچک، قلب تپنده بسیاری از سیستم‌های هیدرولیکی است. سرعت پاسخ بالا، طراحی ساده، هزینه نگهداری کمتر و امکان استفاده در طیف وسیعی از صنایع، از ویژگی‌های کلیدی آن است. هرچند محدودیت‌هایی مثل ظرفیت پایین‌تر نسبت به مدل‌های پیستونی وجود دارد، اما در بسیاری از پروژه‌های صنعتی، انتخابی بهینه و اقتصادی به شمار می‌آید.
همان‌طور که در مثال‌ها دیدیم، چه در صنعت نفت و گاز با تجهیزات پیچیده و حیاتی، چه در خطوط تولید خودرو یا حتی در ماشین‌آلات راه‌سازی، آکومولاتور دیافراگمی توانسته نقش مهمی در بهبود عملکرد و کاهش هزینه‌ها ایفا کند.
